L’efficacité énergétique des bâtiments repose largement sur la qualité de leur isolation thermique, et la métallerie moderne joue un rôle déterminant dans cette performance. Contrairement aux idées reçues, les éléments métalliques ne constituent plus des points faibles thermiques lorsqu’ils sont conçus avec les technologies contemporaines. Les profilés en aluminium à rupture de pont thermique, les châssis en acier galvanisé haute performance et les systèmes d’assemblage innovants transforment la métallerie en véritable atout pour l’isolation. Cette évolution technologique permet d’atteindre des coefficients de transmission thermique remarquables tout en conservant les avantages structurels du métal : résistance, durabilité et esthétique contemporaine.
Ponts thermiques : comment les éléments métalliques optimisent l’étanchéité thermique
Les ponts thermiques représentent l’un des défis majeurs de l’isolation moderne, particulièrement dans les constructions utilisant des éléments métalliques. Ces zones de continuité thermique créent des passages privilégiés pour les transferts de chaleur, compromettant l’efficacité globale de l’enveloppe du bâtiment. La métallerie contemporaine a développé des solutions techniques sophistiquées pour traiter ces discontinuités et transformer d’anciens points faibles en éléments performants de l’isolation.
La compréhension des mécanismes thermiques dans les structures métalliques révèle que le métal, excellent conducteur thermique, peut devenir un allié de l’isolation grâce aux ruptures de pont thermique. Ces dispositifs interrompent la continuité matérielle entre les faces intérieure et extérieure des profilés, créant une barrière isolante au cœur même de l’élément métallique. Cette approche permet d’obtenir des performances thermiques comparables aux menuiseries traditionnelles en bois ou PVC, tout en conservant les qualités mécaniques supérieures du métal.

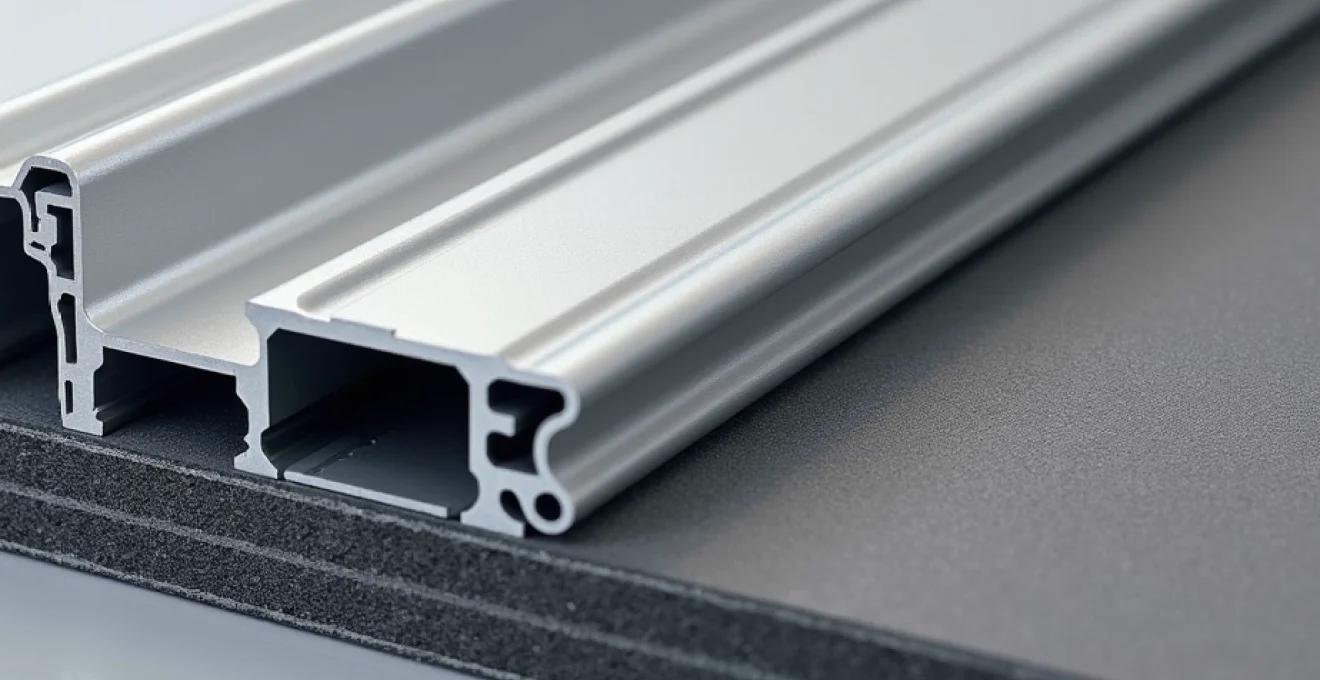

Rupture de pont thermique par insertion de polyamide dans les profilés aluminium
L’insertion de barrettes en polyamide renforcé de fibres de verre constitue la technique de référence pour créer une rupture thermique efficace dans les profilés aluminium. Cette solution technique consiste à sectionner le profilé métallique et à insérer un élément isolant qui maintient la continuité mécanique tout en interrompant la continuité thermique. Le polyamide, matériau aux propriétés isolantes remarquables, présente une conductivité thermique près de 1000 fois inférieure à celle de l’aluminium.
La géométrie des barrettes polyamide influence directement les performances thermiques du châssis. Les fabricants développent des profils de plus en plus sophistiqués, avec des géométries complexes permettant d’augmenter la longueur du chemin thermique. Cette optimisation géométrique, associée à l’utilisation de polyamides haute performance, permet d’atteindre des coefficients Uf (coefficient de transmission thermique du cadre) inférieurs à 2,0 W/m².K pour les menuiseries aluminium les plus performantes.
Performances d’isolation des châssis en acier galvanisé à rupture thermique
L’acier galvanisé, matériau de choix pour les grandes portées et les applications industrielles, bénéficie également des innovations en matière de rupture thermique. Les châssis acier modernes intègrent des systèmes de coupure thermique spécifiquement adaptés aux contraintes mécaniques supérieures de ce matériau. Ces solutions utilisent des matériaux isolants renforcés, capables de supporter les efforts importants tout en maintenant leurs propriétés isolantes.
Les performances thermiques des châssis acier à rupture thermique atteignent désormais des niveaux comparables à ceux de l’aluminium. Cette évolution ouvre de nouvelles perspectives pour l’utilisation de l’acier dans les projets à haute performance énergétique, particulièrement dans le secteur tertiaire et industriel où les contraintes de sécurité et de résistance mécanique sont primordiales. La durabilité exceptionnelle de l’acier galvanisé, associée à ces performances thermiques améliorées, en fait une solution d’avenir pour les constructions durables.
Coefficient de transmission thermique uw des menuiseries métalliques performantes
Le coefficient Uw caractérise la performance thermique globale d’une menuiserie, intégrant les contributions du cadre (Uf), du vitrage (Ug) et de leur interaction linéique (Ψg). Pour les menuiseries métalliques haute performance, ce coefficient peut descendre sous la barre des 1,4 W/m².K, rivalisant avec les meilleures menuiseries bois ou PVC. Cette performance remarquable résulte de l’optimisation conjointe de tous les composants du système.
Les menuiseries métalliques dernière génération atteignent des coefficients Uw de 1,2 W/m².K, démontrant que le métal peut devenir un matériau de référence pour l’isolation thermique.
L’évolution des réglementations thermiques, notamment la RE2020, pousse les fabricants à développer des solutions toujours plus performantes. Les menuiseries métalliques répondent à ces exigences grâce à l’innovation constante dans les systèmes de rupture thermique, l’optimisation des géométries et l’intégration de vitrages haute performance. Cette dynamique d’innovation positionne la métallerie comme un secteur d’avenir dans la construction durable.
Traitement des liaisons périphériques entre maçonnerie et huisseries métalliques
La qualité de la liaison entre l’huisserie métallique et le gros œuvre conditionne largement les performances thermiques de l’ensemble. Cette interface, souvent négligée, peut représenter jusqu’à 30% des déperditions thermiques d’une menuiserie si elle n’est pas correctement traitée. Les techniques modernes de calfeutrement et les matériaux d’étanchéité spécifiques permettent de maîtriser ces points singuliers.
Les solutions techniques actuelles intègrent des systèmes d’étanchéité multicouches, associant membranes d’étanchéité à l’air, isolants compressibles et mastics d’étanchéité. Cette approche systémique garantit la continuité de l’isolation thermique et de l’étanchéité à l’air entre l’huisserie et la maçonnerie. L’utilisation de cales thermiquement coupées et de systèmes de fixation à faible conductivité thermique complète ce dispositif pour éliminer les ponts thermiques ponctuels.
Calfeutrement et étanchéité : techniques d’assemblage métallique pour l’isolation renforcée
L’étanchéité à l’air représente un facteur déterminant de la performance énergétique des bâtiments, complémentaire à l’isolation thermique. Les assemblages métalliques, par leur précision dimensionnelle et leur stabilité dans le temps, offrent des possibilités exceptionnelles pour créer des enveloppes parfaitement étanches. Les techniques modernes de calfeutrement exploitent ces qualités pour développer des systèmes d’étanchéité durables et performants.
La métallerie contemporaine intègre l’étanchéité dès la conception, avec des profilés spécifiquement étudiés pour recevoir les éléments d’étanchéité. Cette approche préventive évite les reprises ultérieures et garantit la pérennité des performances. Les tolérances serrées des fabrications métalliques permettent d’optimiser le dimensionnement des joints et de réduire les contraintes sur les matériaux d’étanchéité, prolongeant ainsi leur durée de vie.
Joints d’étanchéité EPDM intégrés aux dormants en aluminium thermolaqué
Les joints en EPDM (Éthylène Propylène Diène Monomère) constituent la référence en matière d’étanchéité pour les menuiseries métalliques. Ce matériau élastomère présente une excellente résistance au vieillissement, aux UV et aux variations de température, garantissant une étanchéité durable sur plusieurs décennies. L’intégration de ces joints dans les dormants aluminium nécessite une conception précise des rainures de logement pour optimiser les pressions de contact.
Les profilés aluminium thermolaqués intègrent désormais des systèmes de joints multiples, créant des barrières d’étanchéité redondantes. Cette approche sécurisée permet de maintenir l’étanchéité même en cas de défaillance ponctuelle d’un joint. Les géométries sophistiquées des rainures créent des effets de labyrinthe qui renforcent l’efficacité de l’étanchéité, particulièrement importante dans les zones exposées aux intempéries.
Systèmes de drainage et d’évacuation des condensats dans les châssis métalliques
La gestion de l’eau dans les châssis métalliques revêt une importance capitale pour la durabilité et les performances thermiques. Les systèmes de drainage intégrés évacuent les eaux d’infiltration et les condensats, évitant leur stagnation qui pourrait dégrader l’isolation ou créer des désordres. Ces systèmes utilisent des seuils à rupture de capillarité et des évacuations dimensionnées selon les zones climatiques.
Les innovations récentes intègrent des systèmes de préchauffage des condensats par récupération thermique. Ces dispositifs valorisent l’énergie contenue dans l’air intérieur pour réchauffer les condensats avant évacuation, réduisant ainsi les déperditions thermiques. Cette approche, particulièrement efficace dans les bâtiments à haute performance énergétique, contribue à optimiser le bilan énergétique global.
Assemblages soudés TIG pour l’étanchéité parfaite des angles de menuiseries
La soudure TIG (Tungsten Inert Gas) des angles de menuiseries métalliques élimine totalement les risques d’infiltration aux points de jonction. Cette technique, particulièrement adaptée à l’aluminium et à l’acier inoxydable , crée une continuité matérielle parfaite qui supprime les joints d’angle traditionnels. L’absence de joint élimine les risques de vieillissement et de perte d’étanchéité dans ces zones critiques.
Les assemblages soudés TIG permettent également d’obtenir des finitions esthétiques exceptionnelles, particulièrement appréciées en architecture contemporaine. La maîtrise de cette technique nécessite une qualification spécifique des opérateurs et un contrôle qualité rigoureux. Les équipements de soudage modernes, pilotés numériquement, garantissent la reproductibilité des paramètres et la qualité constante des assemblages.
Mousses polyuréthane expansives pour le calfeutrement des réservations métalliques
Les mousses polyuréthane expansives mono-composant représentent une solution efficace pour le calfeutrement des réservations dans les structures métalliques. Ces matériaux combinent les fonctions d’isolation thermique, d’étanchéité à l’air et de support mécanique. Leur capacité d’expansion contrôlée permet de combler parfaitement les jeux entre l’huisserie et la maçonnerie, même en cas de tolérances importantes.
Les mousses polyuréthane moderne atteignent des conductivités thermiques inférieures à 0,025 W/m.K, rivalisant avec les meilleurs isolants traditionnels tout en assurant l’étanchéité.
L’évolution des formulations permet désormais de disposer de mousses à expansion différenciée, avec des caractéristiques adaptées aux contraintes spécifiques de chaque application. Les mousses ignifuges répondent aux exigences de sécurité incendie, tandis que les formulations spéciales résistent aux sollicitations climatiques extrêmes. Cette diversification des produits permet d’optimiser chaque application selon ses contraintes particulières.
Doublage métallique isolant : ossatures et systèmes constructifs thermiques
Les systèmes de doublage sur ossature métallique révolutionnent l’approche de l’isolation intérieure en combinant rapidité de mise en œuvre, performances thermiques élevées et flexibilité architecturale. Ces solutions constructives exploitent les qualités mécaniques de l’acier galvanisé pour créer des structures porteuses légères, capables de supporter des isolants épais sans déformation. L’évolution de ces systèmes intègre désormais des fonctionnalités avancées comme l’étanchéité à l’air intégrée et la gestion des ponts thermiques.
La préfabrication des composants métalliques garantit une précision dimensionnelle constante, facilitant la mise en œuvre et réduisant les risques d’erreur sur chantier. Cette standardisation permet également d’optimiser les performances thermiques par la suppression des défauts d’exécution. Les rails et montants préformés intègrent des géométries optimisées pour limiter les ponts thermiques tout en conservant leurs capacités portantes.
Montants en acier galvanisé 70mm pour cloisons avec isolation thermique renforcée
Les montants de 70mm d’épaisseur marquent une évolution significative dans les systèmes de doublage, permettant l’intégration d’isolants thermiques de forte épaisseur. Cette dimension optimise le rapport performance/encombrement en autorisant la mise en place d’isolants de 60 à 65mm d’épaisseur, tout en conservant une lame d’air technique pour les réseaux. La géométrie en C de ces montants, avec ses retours périphériques, assure une rigidité excellente malgré l’augmentation d’épaisseur.
L’acier galvanisé de ces montants bénéficie d’un traitement de surface qui garantit une durabilité supérieure à 50 ans en atmosphère intérieure. Cette longévité exceptionnelle, supérieure à celle de nombreux autres matériaux de structure , en fait un investissement durable pour les propriétaires. Les perforations réalisées en usine dans l’âme des montants permettent le passage des réseaux tout en limitant les ponts thermiques grâce à leur géométrie optimisée.
Fixations anti-vibratiles sur ossature métallique pour réduction des ponts phoniques
Les fixations anti-vibratiles constituent une innovation majeure pour améliorer les performances acoustiques des doublages métalliques. Ces dispositifs interrompent la transmission des vibrations entre la structure porteuse et le doublage, réduisant significativement les transmissions phoniques solideniennes. Leur efficacité repose sur l’utilisation d’élastomères haute performance qui découplent mécaniquement les éléments tout en maintenant la stabilité de l’ensemble.
L’optimisation de ces systèmes de fix
ation privilégie des matériaux à faible module d’élasticité et à amortissement élevé, créant une interface souple qui absorbe les vibrations avant leur propagation. Les solutions les plus avancées utilisent des ressorts métalliques précontraints associés à des blocs élastomères, offrant un découplage efficace sur une large gamme de fréquences.
L’installation de ces fixations nécessite un dimensionnement précis selon les charges et les fréquences à traiter. Les fabricants proposent désormais des logiciels de calcul permettant d’optimiser le choix et la répartition des fixations selon les contraintes acoustiques du projet. Cette approche scientifique garantit l’atteinte des objectifs acoustiques tout en sécurisant la tenue mécanique de l’ouvrage.
Pare-vapeur intégré aux systèmes de doublage sur rails métalliques placo
L’intégration du pare-vapeur dans les systèmes de doublage métallique représente une avancée majeure pour la maîtrise de l’étanchéité à l’air et à la vapeur d’eau. Ces membranes, directement solidarisées aux rails métalliques lors de la fabrication, éliminent les risques de discontinuité liés à la pose traditionnelle. La continuité parfaite de la barrière vapeur évite les infiltrations d’air parasites qui dégradent les performances thermiques et peuvent générer des pathologies.
Les membranes utilisées combinent des propriétés d’étanchéité à la vapeur d’eau et de résistance mécanique adaptées aux contraintes de mise en œuvre. Leur résistance à la diffusion de vapeur d’eau, caractérisée par une valeur Sd supérieure à 18 mètres, garantit une protection efficace de l’isolant contre l’humidité. Les systèmes les plus performants intègrent des bandes d’étanchéité autocollantes pour assurer la continuité aux raccordements entre lés.
L’intégration du pare-vapeur aux rails métalliques réduit de 40% le temps de pose tout en améliorant la qualité d’étanchéité par rapport aux solutions traditionnelles.
Cette innovation simplifie considérablement la mise en œuvre sur chantier en réduisant le nombre d’interventions et les risques d’erreur. La préfabrication en usine garantit un positionnement optimal du pare-vapeur et une qualité constante des assemblages. Cette approche industrialisée contribue à l’amélioration globale de la qualité des ouvrages d’isolation.
Métallerie extérieure : bardages et vêtures isolantes haute performance
Les systèmes de bardage et de vêture métalliques évoluent vers des solutions intégrant l’isolation thermique par l’extérieur (ITE) dans des ensembles préfabriqués haute performance. Ces solutions constructives combinent l’esthétique contemporaine du métal avec des performances thermiques exceptionnelles, répondant aux exigences les plus strictes de la réglementation environnementale. La préfabrication de ces éléments en usine garantit une précision dimensionnelle et une qualité d’assemblage difficilement atteignables sur chantier.
L’évolution technologique de ces systèmes intègre des isolants à très haute performance, comme les panneaux sous vide ou les aérogels, dans des structures métalliques optimisées. Cette approche permet d’atteindre des résistances thermiques supérieures à 8 m².K/W avec des épaisseurs réduites, préservant ainsi l’esthétique architecturale. Les fixations mécaniques utilisent des systèmes à rupture thermique pour éviter les ponts thermiques ponctuels.
Les cassettes métalliques préfabriquées intègrent l’ensemble des fonctionnalités : isolation thermique, étanchéité à l’air, pare-pluie et finition architecturale. Cette approche systémique réduit les interfaces et les risques de défaut d’étanchéité. Les dimensions des cassettes, optimisées selon les contraintes de transport et de manutention, permettent de couvrir de grandes surfaces avec un nombre réduit d’éléments, limitant ainsi les ponts thermiques linéiques.
La durabilité de ces systèmes repose sur le choix de matériaux résistants aux sollicitations climatiques et sur la conception de détails techniques évitant la stagnation d’humidité. Les alliages d’aluminium haute résistance et les aciers inoxydables garantissent une longévité supérieure à 50 ans avec un entretien minimal. Les traitements de surface, comme l’anodisation ou le thermolaquage, renforcent cette durabilité tout en offrant une large palette de finitions esthétiques.
Ventilation mécanique contrôlée : réseaux de gaines métalliques et récupération de chaleur
Les réseaux de ventilation en gaines métalliques constituent l’épine dorsale des systèmes VMC haute performance, particulièrement dans les bâtiments tertiaires et les logements collectifs. L’utilisation de tôles d’acier galvanisé ou d’aluminium offre une résistance mécanique supérieure permettant de réaliser des réseaux de grande portée avec des sections optimisées. Cette optimisation géométrique réduit les pertes de charge et améliore l’efficacité énergétique des installations de ventilation.
L’isolation thermique des gaines métalliques revêt une importance capitale pour éviter les déperditions thermiques et les phénomènes de condensation. Les solutions modernes utilisent des complexes isolants préfabriqués, associant isolation thermique et barrière vapeur dans un ensemble cohérent. Ces matériaux composites, d’épaisseur généralement comprise entre 25 et 50mm, permettent d’atteindre des résistances thermiques supérieures à 1,5 m².K/W.
Les échangeurs thermiques intégrés aux centrales de traitement d’air exploitent les propriétés de conduction thermique des métaux pour optimiser les transferts de chaleur. Les échangeurs à plaques en aluminium, avec leurs géométries complexes obtenues par emboutissage, maximisent les surfaces d’échange tout en minimisant l’encombrement. Ces technologies permettent d’atteindre des rendements de récupération thermique supérieurs à 90%, contribuant significativement à l’efficacité énergétique globale du bâtiment.
La récupération de chaleur sur l’air vicié représente un gisement énergétique considérable, particulièrement dans les bâtiments à renouvellement d’air élevé. Les systèmes à double flux avec récupération thermique permettent de préchauffer l’air neuf en hiver et de le rafraîchir en été, réduisant d’autant les besoins de chauffage et de climatisation. Cette approche s’avère particulièrement efficace dans les bâtiments BBC et passifs où la ventilation représente une part importante des déperditions thermiques.
Les systèmes VMC à récupération de chaleur sur réseaux métalliques permettent d’économiser jusqu’à 30% sur les coûts de chauffage dans les bâtiments haute performance énergétique.
L’entretien de ces installations nécessite un accès facilité aux différents composants, particulièrement aux échangeurs thermiques qui doivent être nettoyés régulièrement. La conception des réseaux métalliques intègre donc des trappes de visite et des sections démontables pour faciliter la maintenance. Cette accessibilité conditionne la pérennité des performances énergétiques et la qualité de l’air intérieur sur la durée de vie de l’installation.
Contrôle qualité et certifications : normes d’isolation thermique en métallerie du bâtiment
La qualité des ouvrages de métallerie isolante repose sur le respect de normes techniques strictes et sur la mise en place de procédures de contrôle qualité rigoureuses. Les certifications QUALIBAT, QUALICOAT ou SEASOL attestent de la compétence des entreprises et de la qualité de leurs réalisations. Ces référentiels imposent des contrôles à chaque étape de réalisation, depuis la conception jusqu’à la livraison, garantissant la conformité aux exigences techniques et réglementaires.
Les essais de performance thermique en laboratoire permettent de valider les caractéristiques annoncées par les fabricants. Ces tests, réalisés selon les normes EN ISO 12567 pour les fenêtres ou EN 1946 pour les façades, mesurent précisément les coefficients de transmission thermique dans des conditions contrôlées. La traçabilité de ces essais, effectués par des organismes accrédités, garantit la fiabilité des données utilisées pour les calculs réglementaires.
Sur chantier, les contrôles qualité portent sur la conformité des matériaux livrés, la qualité de la mise en œuvre et les performances finales de l’ouvrage. Les tests d’infiltrométrie, réalisés à l’aide de la porte soufflante, quantifient l’étanchéité à l’air des menuiseries et de leurs liaisons avec le gros œuvre. Ces mesures permettent de détecter les défauts d’étanchéité et d’apporter les corrections nécessaires avant réception des travaux.
La thermographie infrarouge constitue un outil de diagnostic performant pour détecter les ponts thermiques et les défauts d’isolation. Cette technique non destructive révèle les hétérogénéités thermiques invisibles à l’œil nu, permettant de localiser précisément les zones défaillantes. Les campagnes de thermographie, réalisées dans des conditions climatiques appropriées, fournissent une cartographie thermique détaillée de l’enveloppe du bâtiment.
Les certifications produits, comme les Avis Techniques du CSTB ou les marquages CE, garantissent la conformité aux exigences européennes et la compatibilité avec les systèmes constructifs français. Ces certifications s’appuient sur des essais complets évaluant non seulement les performances thermiques, mais également la durabilité, la résistance mécanique et la sécurité d’emploi. Cette approche globale sécurise les maîtres d’ouvrage et les prescripteurs dans leurs choix techniques.
